Gros oeuvres : Les différents types de gaines

Dans le secteur du BTP (bâtiment et travaux publics), les gaines sont des éléments essentiels. Leur rôle ? Distribuer et protéger les différents réseaux du bâtiment : électricité, gaz, télécom, chauffage et climatisation, ventilation, eau chaude sanitaire… Pour cela, elles présentent des caractéristiques techniques parfaitement adaptées aux caractéristiques de l’installation. Vous souhaitez en savoir plus ? Dans cet article, découvrez toutes les applications de ces fourreaux protecteurs indispensables, ainsi que les informations à connaître pour garantir une installation conforme !

Gaine dans le BTP : tour d’horizon

Définition de la gaine dans le BTP

Dans le secteur du bâtiment, la gaine désigne une enveloppe protectrice permettant le passage de fils, de câbles et de canalisations, ainsi que la circulation de fluides : électricité, air, eau, gaz, etc.

Attention : la gaine dans le BTP ne doit pas être confondue avec le terme « gaine technique ». Ce dernier désigne un espace ou coffrage dans lequel sont rassemblées des colonnes d’alimentation et d’évacuation : électricité, eau, gaz, électricité, eaux usées, eaux vannes, vide-ordures, etc. Selon les besoins, elles peuvent assurer l’isolation phonique, l’isolation acoustique ou la résistance au feu des installations.

Les différents types de gaines

Les gaines peuvent être utilisées pour les installations aériennes ou encastrées dans le bâtiment. On distingue alors :

• les gaines électriques ;
• les gaines télécom ;
• les gaines pour le CVC (chauffage, ventilation et climatisation).

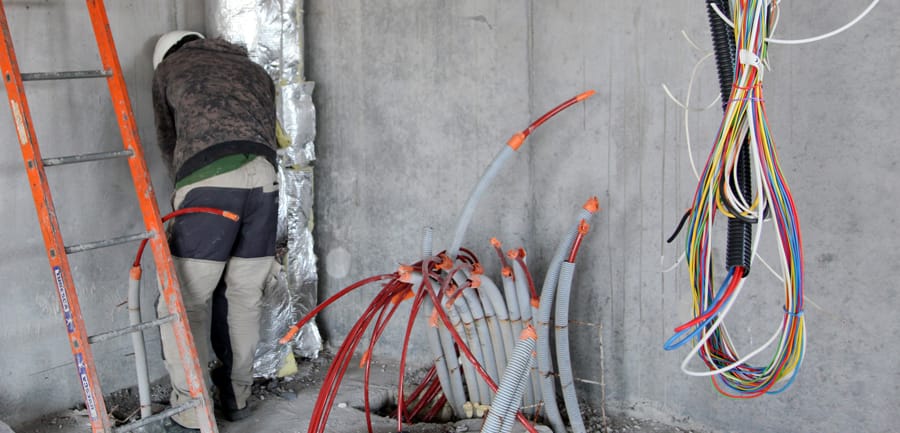

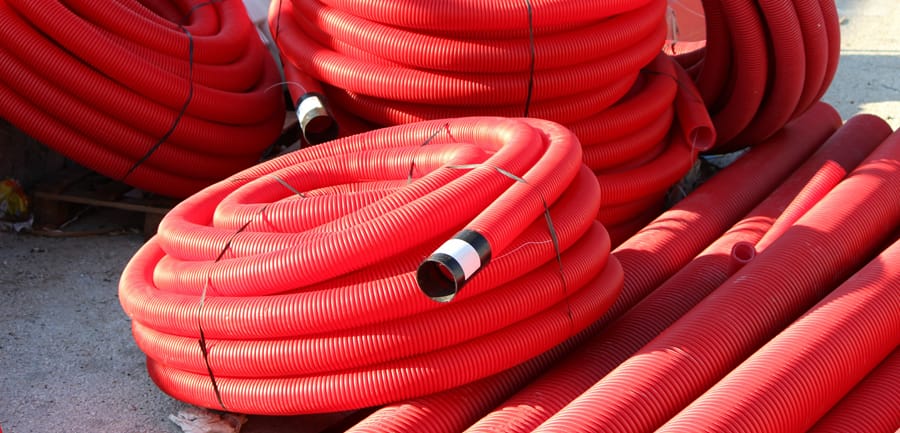

Elles peuvent également être destinées aux installations enterrées. On parle alors de gaine TPC (tube protecteur de câble). Généralement fabriquées en polyéthylènes, elles présentent une face extérieure annelée capable de résister à la compression et une face intérieure lisse destinée à faciliter le passage de tubes et de câbles. Le code couleur, obligatoire, définit la nature du réseau :

• jaune pour le gaz ;
• rouge pour l’électricité ;
• bleu pour l’adduction d’eau potable (AEP) ;
• vert pour les réseaux de télédistribution : téléphonie, fibre optique, etc.

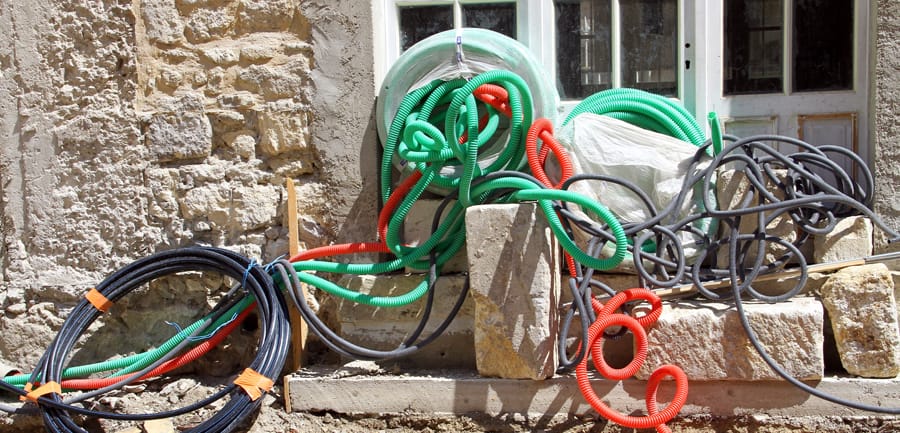

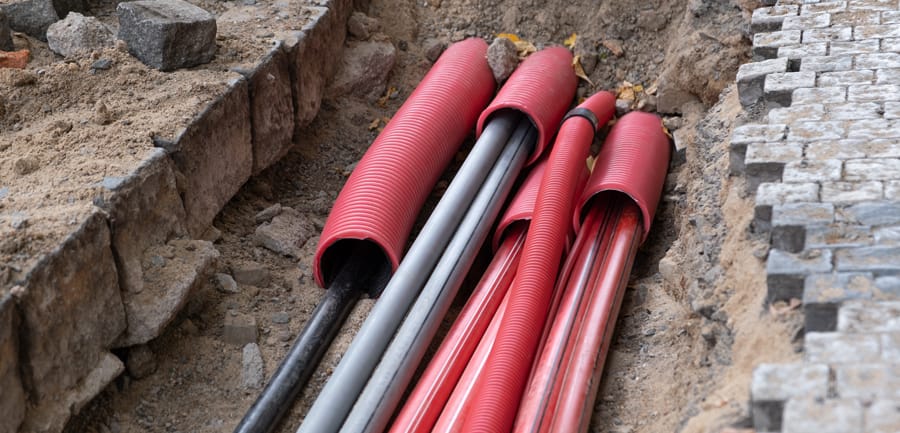

Un grillage avertisseur doit être installé 30 cm au-dessus des TPC pour signaler leur présence. Il s’agit d’un filet plastique enterré qui respecte également le code couleur.

La suite de cet article détaille les différents types de gaine dans le BTP : électrique, télécom et CVC.

Les gaines électriques

Quel est leur rôle ?

Les gaines électriques permettent de protéger les fils et les câbles électriques. À l’intérieur d’un bâtiment, elles sont régies par la norme NF C 15-100 et donc conçues pour supporter un certain nombre de contraintes. Ignifuges, elles résistent au feu pour limiter les dégâts en cas de départ d’incendie. Elles résistent également à la compression, au poinçonnement et à l’humidité.

Les gaines électriques peuvent être apparentes, encastrées dans des saignées ou noyées dans le béton.

Les différents types de gaines électriques

Gaine électrique souple

Il existe plusieurs types de gaines électriques souples :

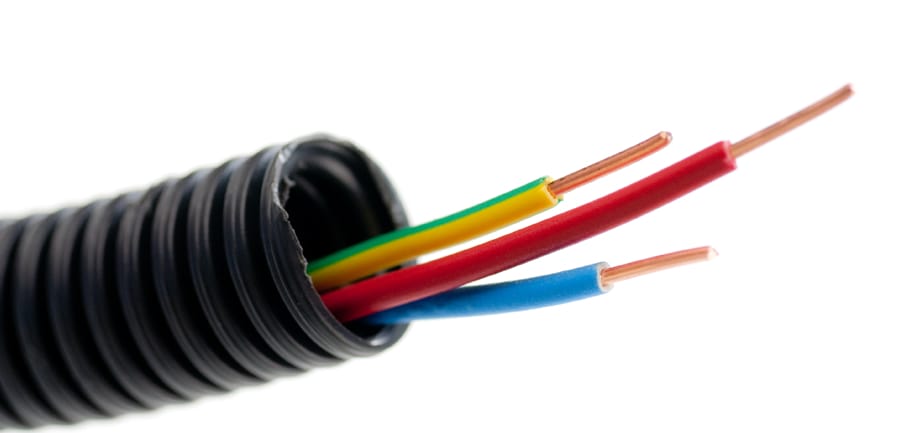

• gaine ICTA ou ICTL (isolant cintrable transversalement élastique annelé ou lisse) : très répandue, elle se démarque par sa résistance au feu, aux chocs, aux écrasements et à l’eau (étanche IP44). Parfaitement adaptée à un environnement intérieur, elle est généralement grise mais peut aussi être bleue ou noire ;
• gaine ICA ou ICL (isolant cintrable annelé ou lisse) : elle est moins résistante que la gaine ICTA et n’est pas transversalement élastique ;
• gaine CSA ou CTL (composite souple annelé ou lisse) : ce fourreau en acier souple est utilisé dans les installations industrielles. Il est étanche et résistant aux flammes. La version lisse possède également une couche extérieure isolante ;
• gaine TPC (tube de protection des câbles) rouge : destinée aux câbles électriques enterrés, elle convient uniquement à une utilisation extérieure car elle ne répond pas à la norme NF C 15-100.

Gaine électrique semi-rigide

On distingue deux types de gaines électriques rigides :

• gaine IRL (isolant rigide lisse) : il s’agit d’un tube en PVC destiné aux installations apparentes, généralement utilisé dans les pièces non habitées comme le garage. Il est facile et rapide à poser ;
• gaine MRL (métallique rigide lisse) : il s’agit d’un tube en inox ou en acier électrozingué. Très résistant au vieillissement et à la corrosion, il offre un haut niveau de protection. Il est obligatoire pour les installations électriques dans les locaux qui présentent des risques importants d’incendie ou d’explosion.

Comment choisir une gaine électrique ?

Format et câblage

Le format des différentes gaines permet de faciliter le câblage :

• gaine nue ou avec tire-fil : le tire-fil, généralement en acier, permet de tirer les fils et les câbles à travers la gaine et donc de faciliter le câblage. Certains outils, comme l’aiguille d’électricien ou le gel lubrifiant, facilitent encore plus la mise en gaine ;
• gaine fendue : le fourreau est fendu dans le sens de la longueur. Il n’isole pas les câbles, mais il simplifie la mise en gaine. Il est principalement utilisé pour les réseaux de télécommunication ;
• gaine préfilée : ce type de gaine est vendu avec fil et câble déjà installés à l’intérieur. Plus onéreuse et non adaptée aux configurations personnalisées, elle permet cependant de gagner un temps précieux.

Diamètre

La norme NF C 15-100 n’impose aucune restriction concernant le nombre de fils dans une gaine. Cependant, les électriciens utilisent la règle du tiers lors du câblage. Le principe est simple : les fils et câbles électriques doivent occuper au maximum un tiers de la section de la gaine. La raison ? Faciliter le passage des câbles dans le fourreau et réserver une place pour éventuellement installer un câble supplémentaire dans le futur.

Les gaines pour chauffage, ventilation et climatisation (CVC)

Quel est leur rôle ?

Ce type de fourreau permet d’acheminer les réseaux de chauffage, de ventilation ou de climatisation. Il joue ainsi un rôle crucial dans le maintien d’un environnement intérieur confortable et sain. Il présente des caractéristiques techniques spécifiques en fonction des besoins : résistance à la corrosion, isolation thermique, facilité d’entretien, etc.

Un chauffagiste ou un climaticien pourra vous accompagner dans le choix, le dimensionnement et la mise en place de ces installations.

Les différents types de gaines pour chauffage, climatisation et ventilation

Gaine de chauffage

Les canalisations de chauffage permettent de distribuer les calories dans les différentes pièces de la maison. Elles sont généralement fabriquées en acier, en cuivre ou en matériaux de synthèse comme le PER (polyéthylène réticulé) ou le PB (polybutène). Elles limitent les déperditions de chaleur et peuvent présenter d’autres propriétés, par exemple pour éviter l’oxydation ou la dilatation.

Les conduits de fumée, qui permettent d’évacuer les fumées des cheminées, poêles et chaudières, nécessitent des gaines spécifiques. Généralement fabriquées en inox ou en aluminium, elles doivent être résistantes à la chaleur et aux produits chimiques.

En plomberie, les canalisations d’eau chaude sanitaire (ECS) sont généralement fabriquées en PER flexible. Ainsi, elles résistent à la corrosion et aux températures élevées.

Gaine de ventilation

Les gaines de ventilation permettent d’acheminer l’air sain dans le bâtiment et d’évacuer l’air vicié. Elles peuvent être flexibles, c’est-à-dire fabriquées à l’aide de matériaux souples et légers, ou rigides pour les installations permanentes.

La nature et la configuration des gaines dépendent du système de ventilation :

• Ventilation simple flux : elle repose sur des aérations naturelles, généralement posées sur les fenêtres, et sur un moteur relié à des bouches d’extraction de l’air ;
• VMC (ventilation mécanique contrôlée), qui se décline en plusieurs modèles :
  1. la VMC hygroréglable permet de régler le débit de l’air en fonction du taux d’humidité ;
  2. la VMC double flux permet de limiter les déperditions thermiques et de réguler le chauffage et la climatisation ;
  3. la VMC double flux thermodynamique associe la VMC à une pompe à chaleur (PAC) afin d’optimiser la performance du chauffage et de la climatisation.
• VMR (ventilation mécanique répartie) : elle repose sur le même principe que la VMC, à la différence qu’elle extrait l’air pièce par pièce afin d’éviter le passage de gaines d’aération.

Gaine de climatisation

La gaine est un élément essentiel pour tout système de climatisation. Son rôle ? Distribuer l’air frais dans les différentes pièces de la maison et évacuer l’air chaud. Dans le cas d’un climatiseur réversible, elle permet également de chauffer la maison en hiver.

Le type de gaine dépend du système de climatisation :

• climatiseur monobloc ou climatiseur mobile : une gaine est passée par la fenêtre ou traverse la façade ;
• climatiseur split et multisplit : une gaine relie l’unité extérieure et la ou les unités intérieures, qui distribuent l’air frais dans le logement ;
• climatiseur gainable : les gaines sont encastrées dans les combles ou dans le faux-plafond afin de climatiser les différentes pièces de la maison.

Les gaines de télécommunications et réseaux

Quel est leur rôle ?

Ce type de gaines permet d’acheminer les fils et câbles de téléphonie et fibre optique. En effet, ces derniers doivent être protégés par des protections mécaniques, indispensables pour sécuriser les installations. Les gaines servent également à repérer les réseaux grâce à un code couleur. Le plus souvent, on utilise des gaines fendues, souples et annelées.

Les différents types de gaines de télécommunications et réseaux

Les gaines TPC (tube de protection de câbles) vertes annelées permettent d’installer la fibre optique jusqu’au logement et de protéger les réseaux télécom (téléphone, interphone, etc.). Elles sont légères et résistantes aux agressions extérieures. Un grillage avertisseur vert doit être posé 30 cm au-dessus du réseau pour avertir les futurs installateurs et sécuriser l’installation.

Gaine BTP : trouvez un professionnel pour vos travaux

Le câblage et le passage de gaines impliquent des travaux techniques quel que soit le domaine : électricité, chauffage, climatisation, ventilation, télécommunications, plomberie… L’intervention d’un artisan professionnel est vivement recommandée. Électricien, climaticien, chauffagiste ou plombier : il réalisera les travaux dans les règles de l’art, dimensionnera les installations et garantira une pose sécurisée et esthétique.

Il faut cependant se tourner vers un professionnel fiable qui possède les qualifications nécessaires. Dans le cas d’une rénovation énergétique, assurez-vous de choisir un artisan labellisé RGE (reconnu garant de l’environnement) pour bénéficier des aides financières.

Plusieurs moyens sont à votre disposition pour être sûr de confier vos travaux à un professionnel de confiance :

• le bouche à oreille : demandez conseil à vos proches pour trouver un artisan qui a déjà fait ses preuves ;
• les moteurs de recherche comme Google : ils vous permettent de trouver le contact des artisans proches de chez vous et de consulter les avis des clients ;
• les sites professionnels comme Les Matériaux : en seulement quelques clics, vous trouverez les références de professionnels fiables et qualifiés qui exercent près de chez vous. Le réseau Les Talents Pros vous offre un accompagnement personnalisé et vous garantit un travail de qualité.

Vous l’aurez compris à la lecture de cet article : gaine et BTP sont indissociables. Qu’il s’agisse de protéger des réseaux d’électricité, de télécommunication, de chauffage ou de climatisation, les gaines offrent des caractéristiques techniques essentielles. Pour être sûr de bénéficier d’une installation conforme et esthétique, n’hésitez pas à confier vos travaux à un artisan de confiance !
